Hoekwoning – 1979, Werkhoven

Omschrijving

We zijn stap voor stap bezig geweest met het verbeteren van ons 1979 hoekhuis naar een energieneutraal huis. In 2018 all-electric en NOM geworden.Uitgevoerd: Hele huis minimaal 3 tot 4 voudig glas, passieve ramen/kozijnen en deuren, zonneboiler, zowel Climarad Sensa (beneden) als Itho Daalderop Quality Flow (boven) voor vraaggestuurde basisventilatie met WTW, dak, vloer en spouw na-geissoleerd, 26 zonnepanelen met TIGO optimalisatie, vloerverwarming.Heliotherm warmtepomp en CO2 bodemwarmtewisselaar Een lekke bijkeuken is buiten de thermische schil geplaatst en inmiddels omgetoverd in een technische ruimte.. Hiervoor is de passieve buitendeur verplaatst; zijn passieve ramen geplaatst en is de muur en gevel-dak connectie met speciale PUR na-geisoleerd. De ruimte bevat nu een 500 l (vat in vat) buffervat en regelapparatuur warmtepomp.Nieuwe stappen werden eerst met een energiemodel (ISSO publicatie 82.3 formule structuur Energieprestatie advies woningen, binnen MS Excel)) doorgerekend . Per jaar wordt de daling van electriciteit en, eerder, gas verbruik (per graaddag) gemeten via een slimme meter en het KNMI (weerdata). Ook het Tigo systeem geeft veel info over de electriciteit productie per zonnepaneel.Geregeld worden de meetwaarden van de zonnepanelen vergeleken met een vergelijkbare systemen. We zijn veder gegaan met de plaatsing van 15 Kwh Victron baterijen met bijbehorende domotica  en Jaga Strada Hybrid radiatoren die zowel lage temperatuur kunnen verwarmen als koelen op de boven verdiepingen.Met veel partijen samengewerkt: Pladeko, Jk,Climarad, Zonnestroom, De Kruipruimte isolatie specialist, Nefitt,  Itho Daalderop, Heliotherm etc.In het RD is begin oktober een artikel over ons huis verschenen, dit artikel kunt uhttps://www.rd.nl/special/cor-hofstee-maakt-hoekhuis-uit-1979-energiene…; hier lezen.

Toegepaste maatregelen

Extra informatie

Beschrijving (na)isolatie van de woning

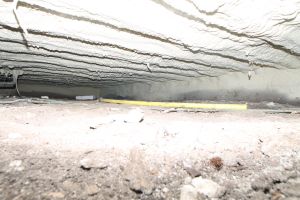

Na-isolatie in bestaande bouw (nu Rc=1,69), vloer (nu rc=2.5) and dak (nu r.c=3,78). Ook dakkapellen, deuren en ramen zijn door passieve versies vervangen. D ventilatie in hele huis op adzuigkap en WC na. Al met al is door dit soort maatregelen het gasverbruik met zo’n 60 % verminderd.

Beschrijving energievoorziening van de woning

De verwarming, tapwater bereiding en koeling vindt door een bodemwarmtewisselaar in combinatie met een zonneboiler plaats. De electriciteit wordt door 26 PV panelen geproduceerd. Buffering warmte gebeurt ook door de bodemwarmtewisselaar in de zomermaanden/

Hoe is de ventilatie geregeld?

Zowel centrale als d centrale D ventilatie

Adviezen

Verschilt per maatregel

Ervaringen

Wisselend. In sommige gevallen werden we professioneel geholpen (ramen/deuren, zonnepanelen etc.), maar nog te vaak moesten we (twee ingenieurs) zelf aan de bak (ventilatie, isolatie etc), Ook hebben we zaken samen met installateurs en timmermannen opgepakt. Zij het praktische deel, wij meer het theoretische denkwerk en voorbereiding.

Toekomstplannen

Het doel om een energieneutrale woning maken vanuit een suboptimaal bestaand huis is bereikt. Dit is bereikt met minimaal behoud van comfort en vrijwel zonder aanpassingen aan de buitenkant.

Beschreven maatregelen

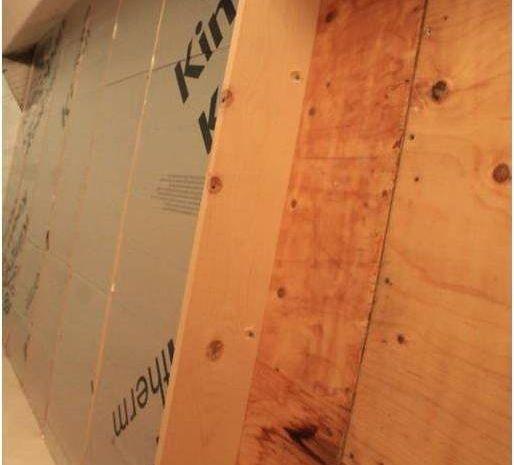

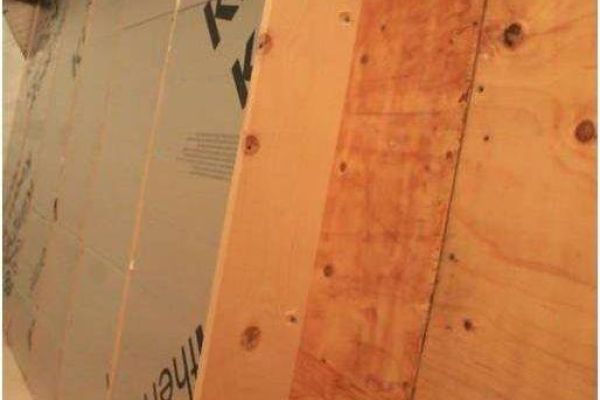

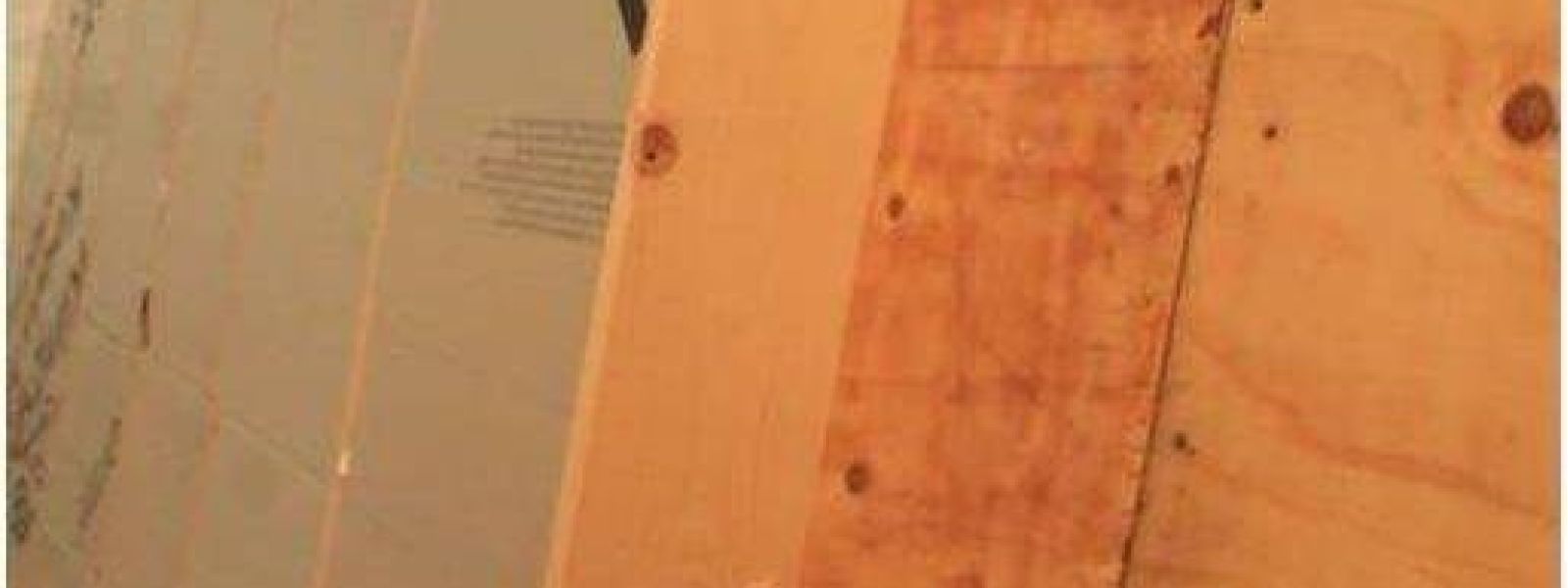

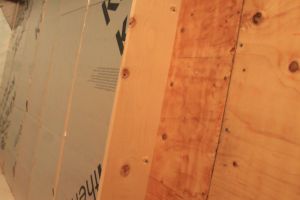

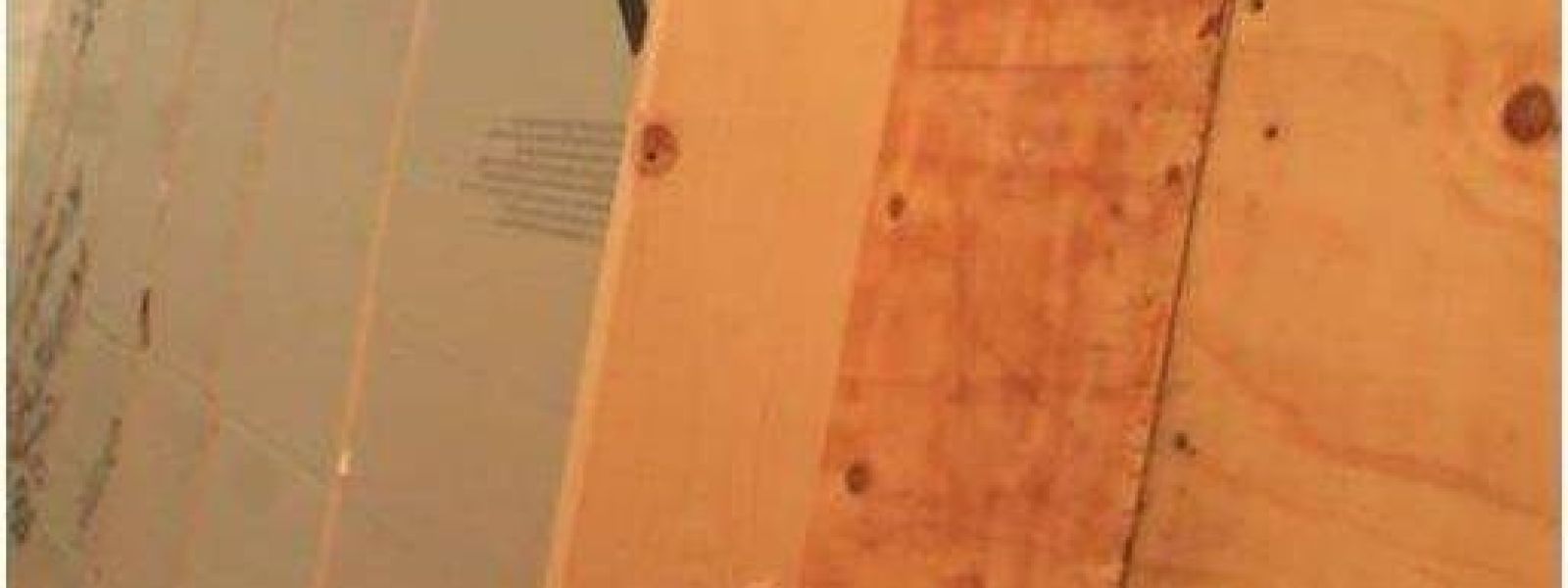

Dakisolatie binnenkant
Kingspan Kooltherm K12 (10 cm) Resolplaten met klimaatfolie

Ervaringen

Na eigen onderzoek door locale timmerman uitgevoerd

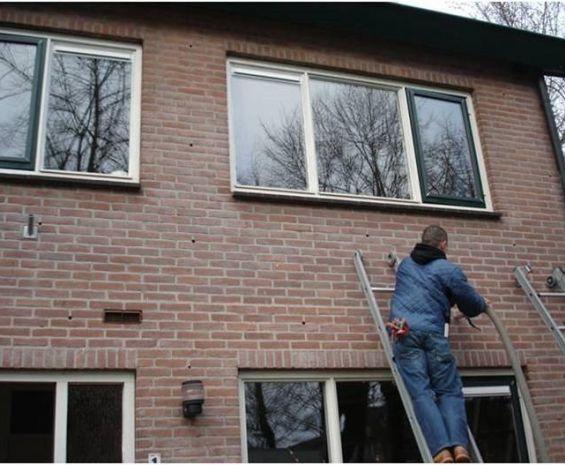

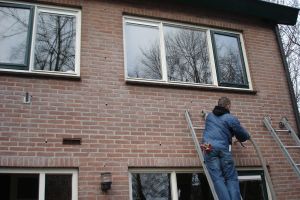

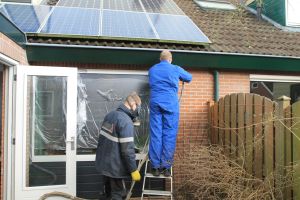

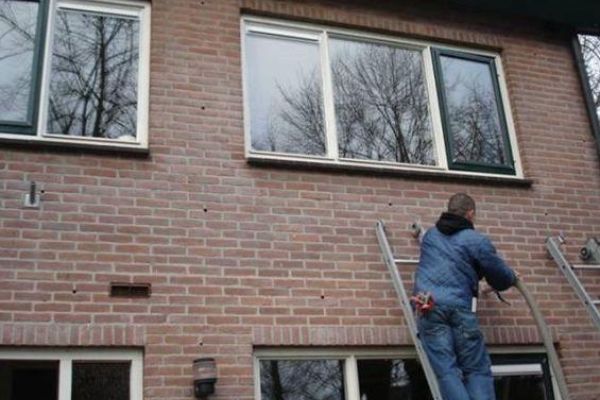

Wandisolatie buiten
Supafil kunstmatige wol

Ervaringen

Dit is een na-isolatie van een smalle 5-6 cm spouw, waarin al bij de bouw zo’n 2 cm isolatie is aangebracht.
Het voorwerk was langdurig (erg veel onzin gehoord), maar toen we op het goede spoor (deskundig bedrijf) waren ging het makkelijk. Inmiddels al terug verdiend. Bij het thermisch afscheiden van de bijkeuken is er daarna extra na-geisoleerd (met name ook dak-gevel verbinding) met speciale 2 componenten PUR.

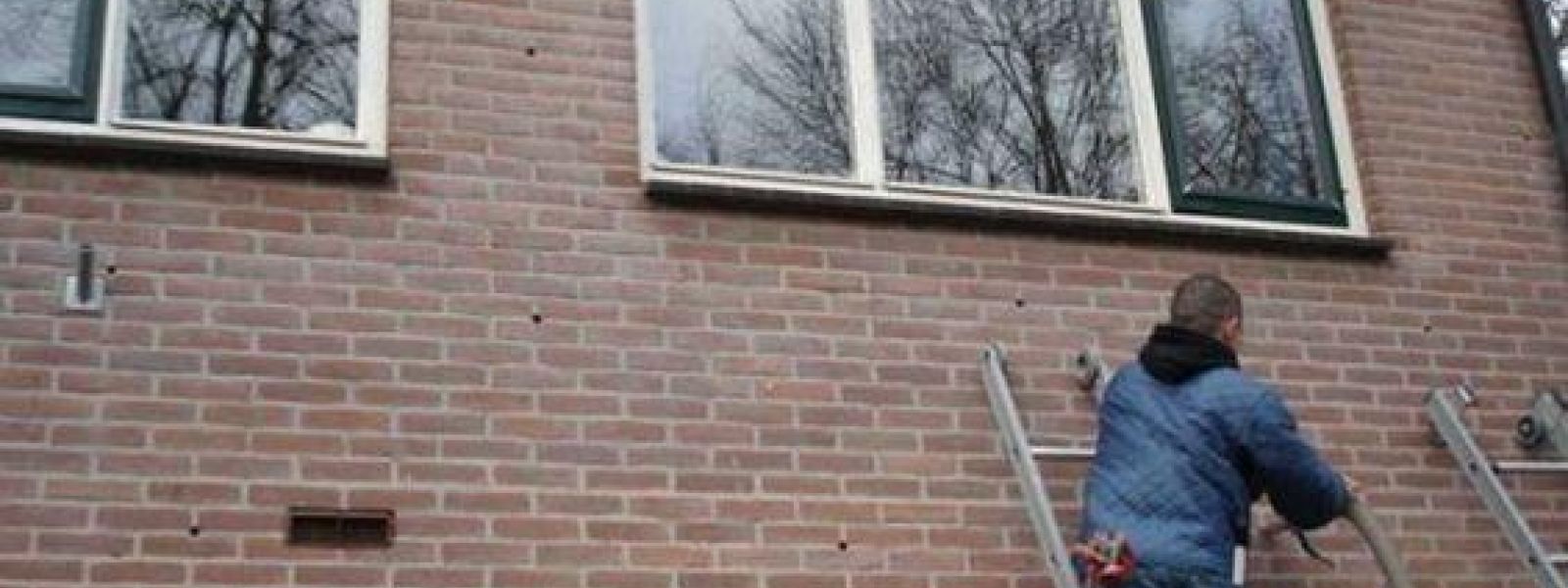

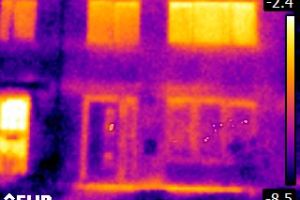

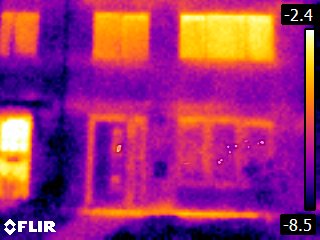

UPDATE: gedurende de laatste jaren kwamen we er via warmrescans, het plaatsen van kozijnen en dus een blik in de spouw en ook een enkel onderzoek met een endoscoop) achter dat de spouw onvolledig was gevuld. Omdat er 10 jaar garantie op zit hebben we het bedrif benaderd. Ze zijn teruggekomen en met een veel fijnmazig boorpatroon en met minder druk te werken) waren ze in staat 4 zaken extra supafil te injecteren. Samen met de 3 extra PV panelen en deze na-isolatie hopen we de 700 kwh gebrek aan stroom (2019) te hebben omgelost.

Bouw en isolatie

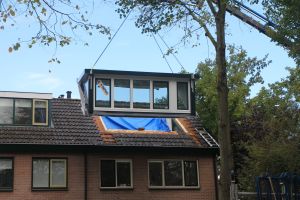

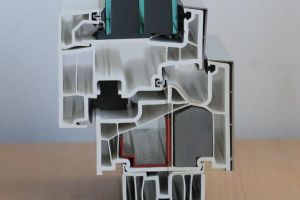

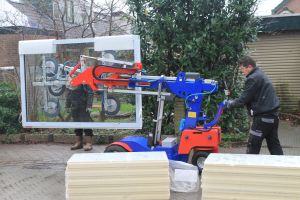

In 2012 vervanging deuren (incl Kozijn) door Topic (M34-T2 en A250-T2) deuren U waarde 0.75 W/m2K) In 2016 Vervanging ramen beneden verdieping met Internorm KF410 kunstof aluminium ramen Ug 0,5 W/m2K, Uw 0,69 W/m2k, dB 34 dB (geluiddemping). In 2017 vervanging oude dakkapellen door Van Wees Prolux (RC= 6.0 m2K/W, Uw=0.78 W/m2k) passieve dakkapellen. In een tweede stap is een lekke bijkeuken buiten de schil geplaatst door het verplaatsen van de buiten deur, het vervangen van enkele binnen ramen door passieve drievoudige ramen/kozijnen en door na isolatie van een nu nieuwe buitenmuur met een speciaal soort PUR. Dit had ook tot doel de verbinding tussen het dak en de gevel lucht dicht te maken. In 2019 zijn de ramen en kozijnen op de 1ste verdieping door Internorm KF410 passieve ramen vervangen.

Ervaringen

Situatie sterk verbeterd. Installatie ramen en deuren ging goed en ook de service daarna
Zowel meer comfort (geen condenatie binnenkant, warmer en stiller binnen, geen schilderwerk).
Door nieuwe dakkapel ook lekkage bijkeuken opgelost. Wel vindt er bij harde regen enige lekkage plaats in de dakkappel achter.

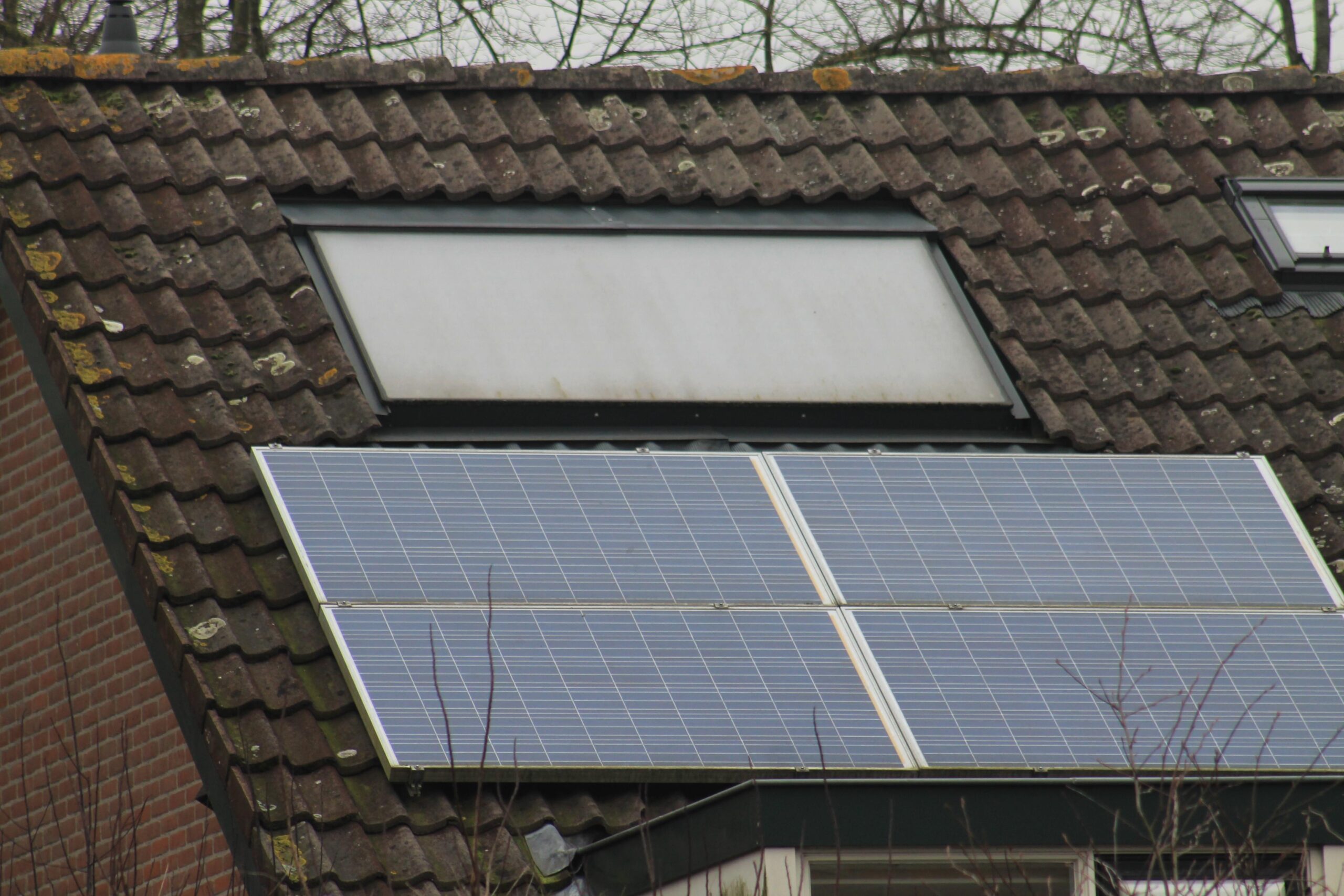

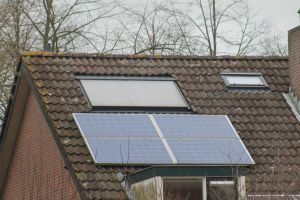

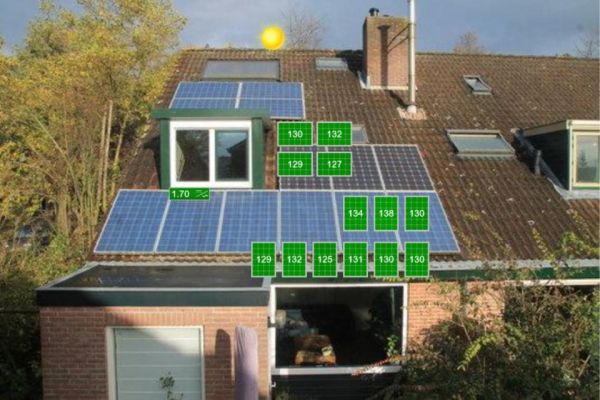

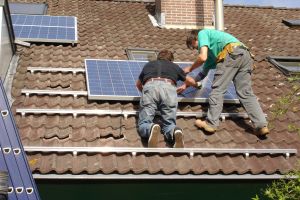

Zonnepanelen (PV)

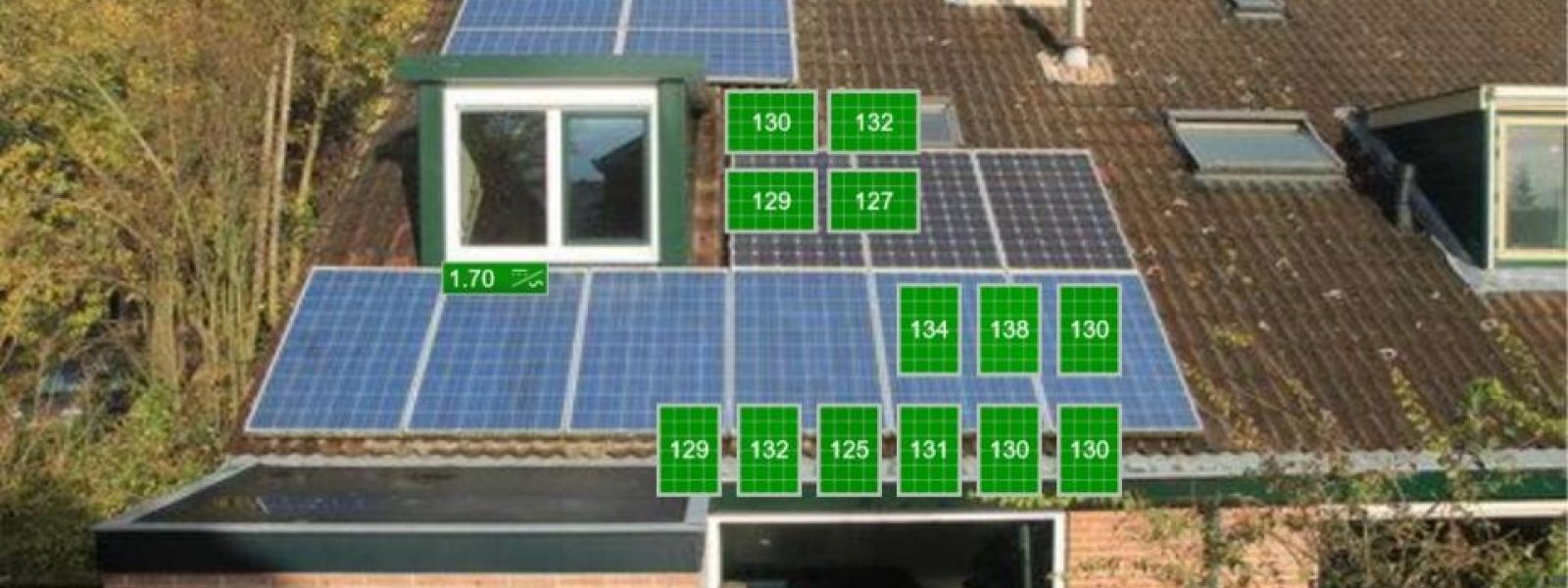

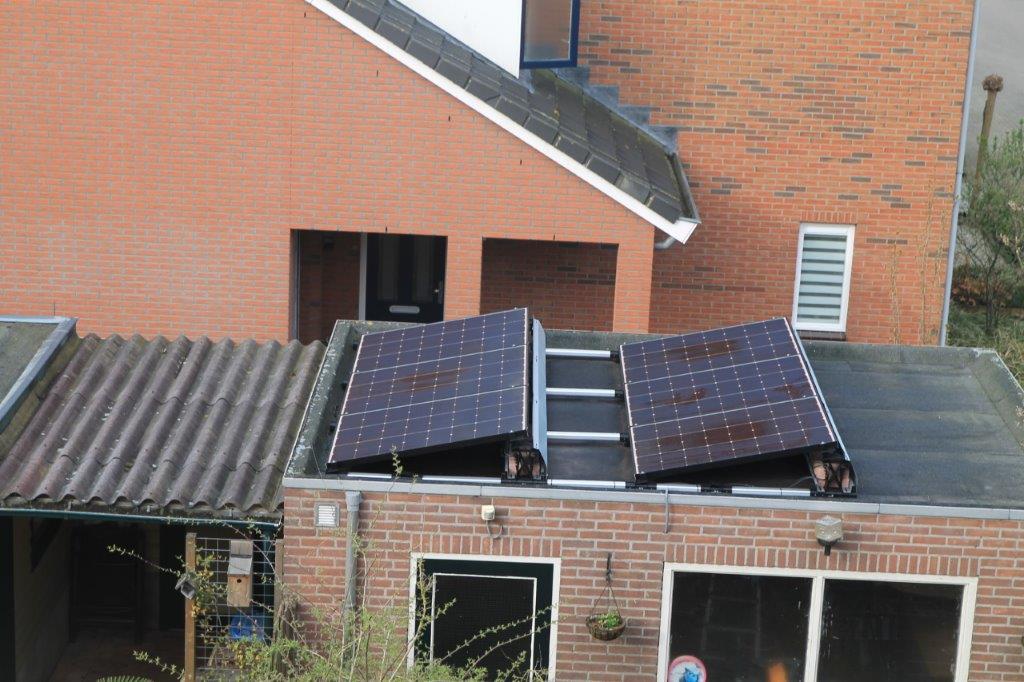

2011 10 Yingli Solar YL230P-29b panelen, Steca 2010+ omvormer 2300 Wp 2013 3 extra Yingli Solar YL265C-30b panelen Fronius IG TL 3.0 omvormer en Tigo Optimizer 795 Wp extra Om ook voor de verwarming voldoende electriciteit te produceren zijn in 2018 en 2020 in totaal 9 extra Sharp NQ-R25A PV panelen op de garage geplaatst. Vanwege verwachte schaduwwerking wordt ook hier weer het reeds bestaande Tigo optimalisatie gebruikt. De omvormer is een SMA SB 2.5-1VL-40. De totale geinstalleerde capaciteit is 5400 Wp.

Ervaringen

We zijn hier deskundig geholpen

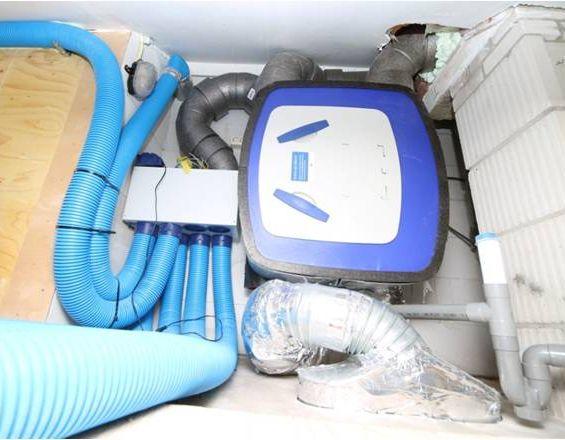

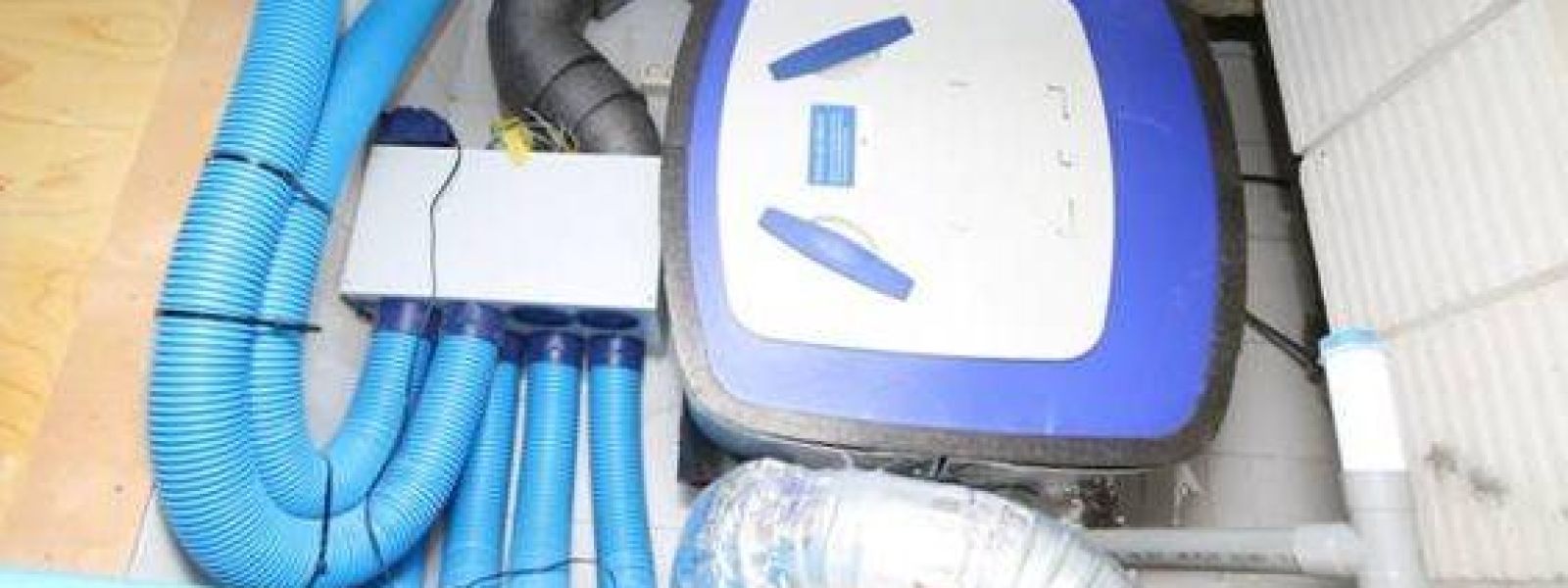

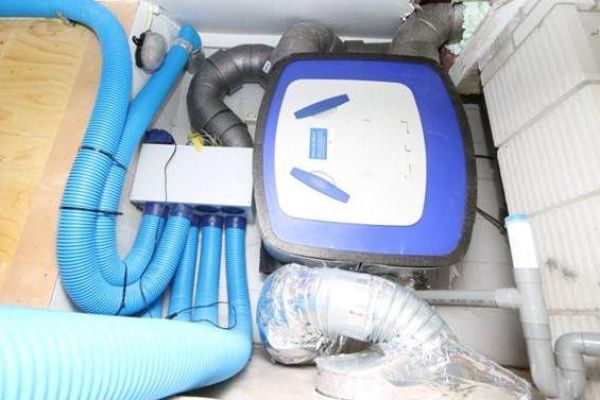

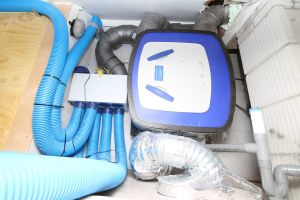

Centrale balansventilatie
Quality Flow

Ervaringen

Is in nauwe samenwerking met lokaal installatiebedrijf (IBW installatie bedrijf Wennekes, Werkhoven) aangelegd. Inregelen door expert van Itho Daalderop.. Wel vervelend dat we zelf een rooster voor het grote uitstroomgat moesten zoeken.

Decentrale balansventilatie

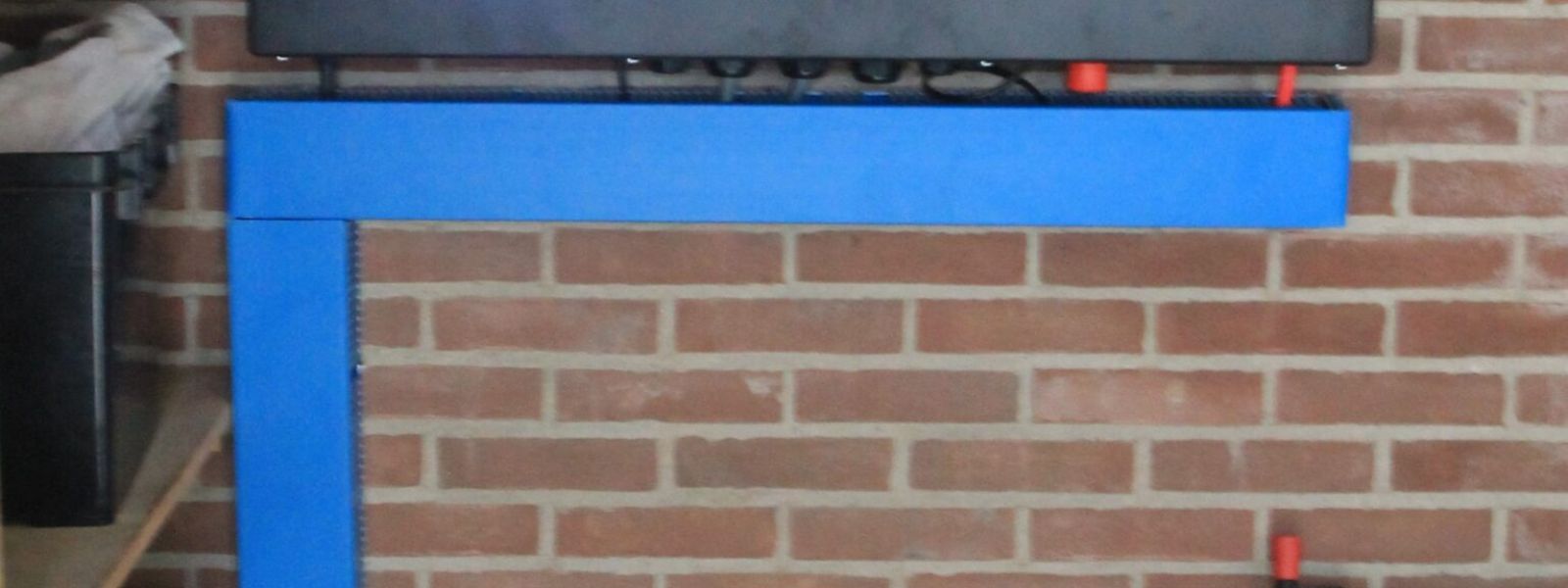

Climarad Sensa 1.0 vertikaal

Ervaringen

Dit systeem was eerder op de markt dan de Quality flow. Hebben dus nu 2 systemen waarvan 1 (Quality flow) alles zou kunnen doen.

Vloerverwarming

Ervaringen

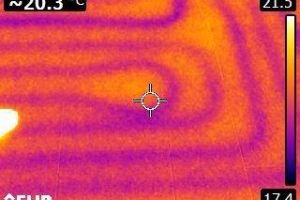

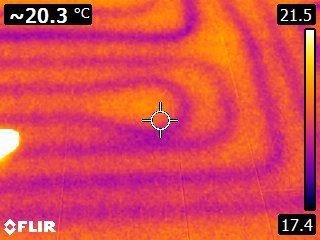

als deel van een verbouwing uitgevoerd. Er was voorheen een grote afstand tussen de verschillende radiatoren. Er moest dus veel hitte worden geproduceerd op de randen van de kamer, voordat ook het midden aangenaam warm werd. Die situatie is nu veel beter, met eengelijkmatige opwarming via de vloer. We zagen wel dat ons electriciteitsgebruik sterk toenam met het dalen van de buitentemperatuur. We hebben daarom de pomp laten vervangen door een zuinige A label pomp. Thermografie heeft wel laten zien dat het gebruik van vloerverwarming de invloed van koude bruggen kan versterken. Op het middelste thermische beeld is te zien dat de verwarmde vloer (lichte lijn) in contact staat met de buitengevel. Er vindt dus warmte transport plaats tussen de vloer- en spouwisolatie. Dat zelfde geldt voor de vloer van de eerste verdieping. 2018: Na installatie van de warmtepomp is de aanvoertemperatuur van de vloerverwarming veel lager dan voorheen met de CV. Bjimenging van koud water is niet meer nodig en de pomp wordt nu gebruikt voor de koeling van de woonkamer. Systeem is in zomer ook zeer geschikt om het huis passief (via koel lus in bodem) te koelen (zie onderste thermische foto).

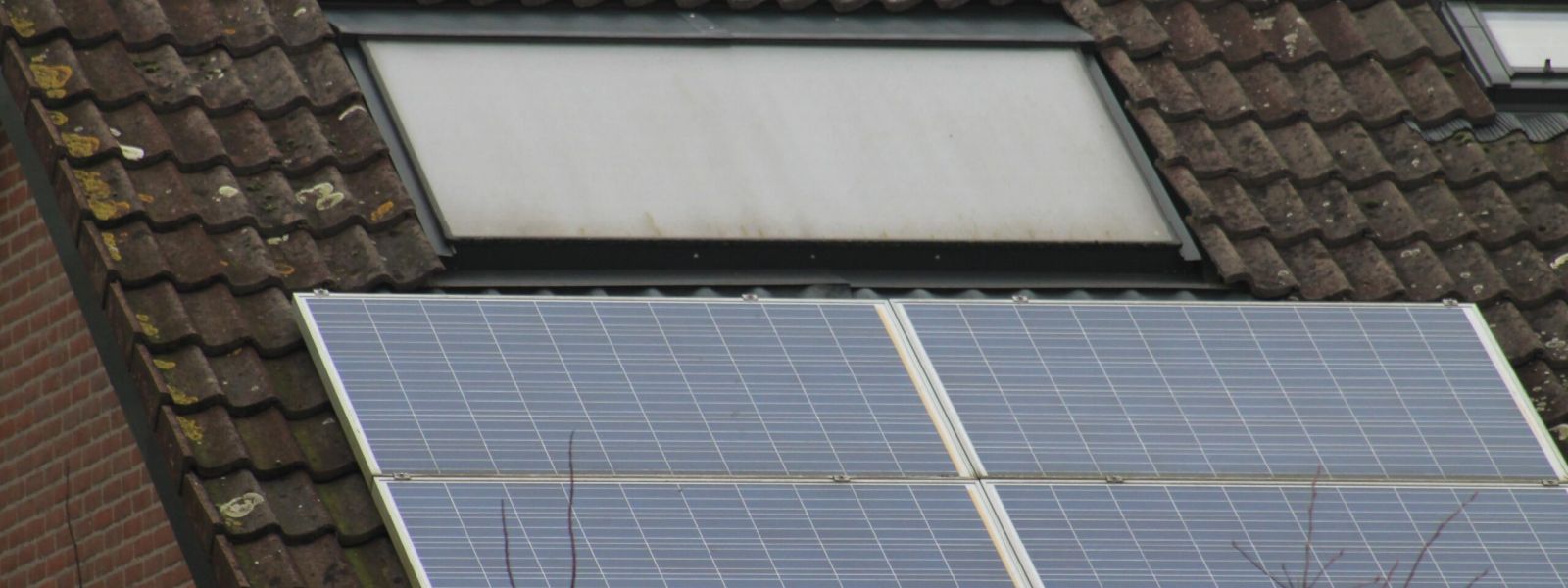

Zonneboiler
Nefit Logalux HC110

Ervaringen

“Een van eerste maatregelen. Is door Van Buuren technisch-installatiebedrijf uit Bunnik vakkundig aangelegd.
Gebruiken opgewekte warmte (vooral tijdens zomer) ook door onze hot-fill wasmachine.

Led lampen
geleidelijk worden alle lichten overgezet op ledlampen. Halogeen lampen en gloeilampen zijn direct vevangen. Spaarlampen worden na afloop gebruik ook door leds vervangen.

Ervaringen

gaat prima

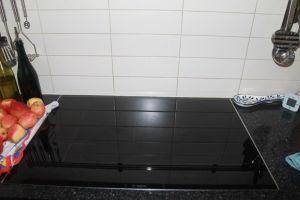

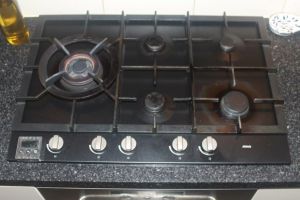

Inductie fornuis
gaskookstel door inductie plaat vervangen

Ervaringen

heel goed. Inductie reageert zo snel als bij gas. Ook het koken van het water gaat sneller als met een gasfornuis en het geheel is het veel makkelijker schoon te maken. Ander voordeel: weer een stap dichter bij het gasloos wonen gekomen

Bodem/water warmtepomp verticale collector

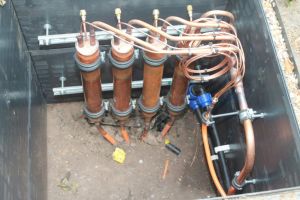

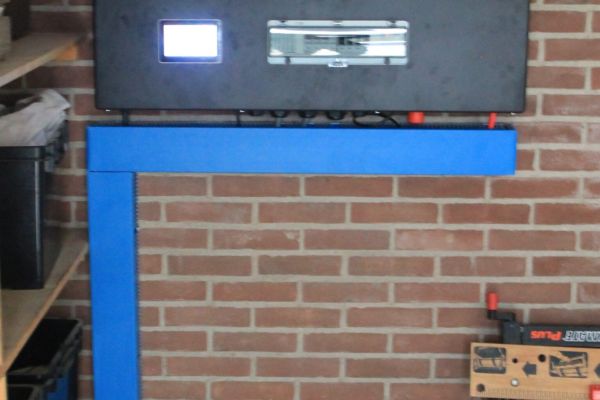

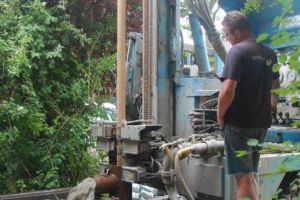

Deze stap was noodzakelijk om naar all-electric te komen (gasloos). Op 1 juni, 2018, vond de boring (97 m diepte) voor 4 CO2 collectoren plaats (bovenste foto), met extra U lus voor passief koelen/regeneratie bodem. Deze CO2 collectoren werden op een Heliotherm Sensor Natural (COP 5,52, E4,W35) warmtepomp aangesloten, die propaan als koelvloeistof gebruikt. Voor zowel de extra PV panelen als de warmtepomp was een verhoging van de electriciteitaansluiting van 1*25 A naar 3*25 A nodig. De technische ruimte is te zien op de middelste foto. Rechts is het 500 l OEG, vat in vat, buffervat met solar spiral. met water leidingen door de top en verbindingen met warmtepomp en zonneboiler aan de zijde. Rechts onder, in de foto, bevindt zich een warmtewisselaar voor de passieve koeling. Elders lopen de buizen van warmtepomp. leidingen vloerverwarming etc. Er was een totaal van 3 expansie vaten nodig. Ook te zien is een scherm voor het meten van de productie van de zonneboiler, met daarboven de pomp voor het rondpompen van de (zonneboiler) glycol. Op de onderste foto is de put te zien met 4 warmtewisselaars (van CO2 naar propaan). De zwarte buis is voor het koelwater. Stappen die nog volgen ziijn het meten van de energie die via de bodembron/warmtepomp wordt geproduceerd en wellicht ook de temperatuursprofiel van de bodem. Daarnaast zal op termijn een smart grid functie worden aangesloten, die er voor zorgt dat de door de PV panelen geproduceerde stroom, vooral door de warmtepomp gebruikt zal worden.

Ervaringen

Dit was wel een stap die veel heeft veranderd aan de manier waarop in dit huis met warmte, koelte, gas (weg) en electriciteit werd omgegaan. We zijn hierbij door veel partijen profesioneel geholpen. Heerlijk is de koele woonkamer tijdens een hete zomer. Ook de combinatie met de zonneboiler (warm water tijdens vooral zomer) en de bodemwarmtewisselaar (warmte in met name winter) bevalt heel goed.

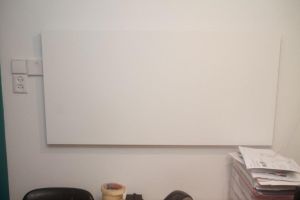

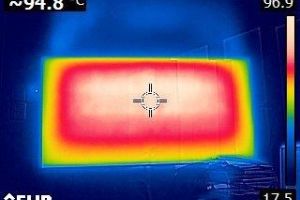

Infraroodverwarming
Omdat we bovenverdeipingen vaak en meestal kort gebruiken hebben we gekozen deze geleidelijk meer met infrarood panelen te verwarmen. Dit zorgt ervoor dat het lichaam door straling wordt verwarmd, en dat niet de hele kamer warm hoeft te worden. Uiteindelijk zullen de bovenverdiepingen van van het centrale warmtesysteem worden afgesloten.

Ervaringen

Ervaring heel positief. Temperatuur warmt heel snel op. Niet te vergelijken met warmtepomp in combinatie met radiatoren

Kenmerken

1979
A++++
Koopwoning
Hoekwoning
Zeer energiezuinige woning, Nul-op-de-meter woning, Aardgasvrij
