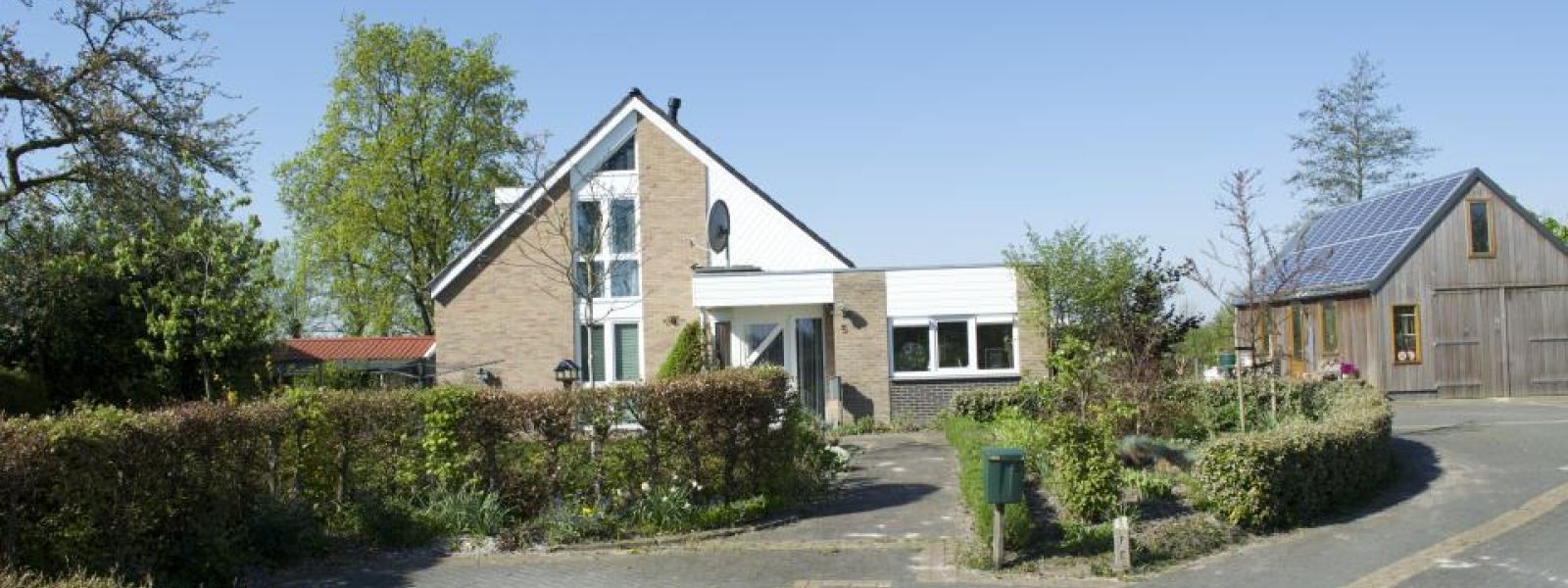

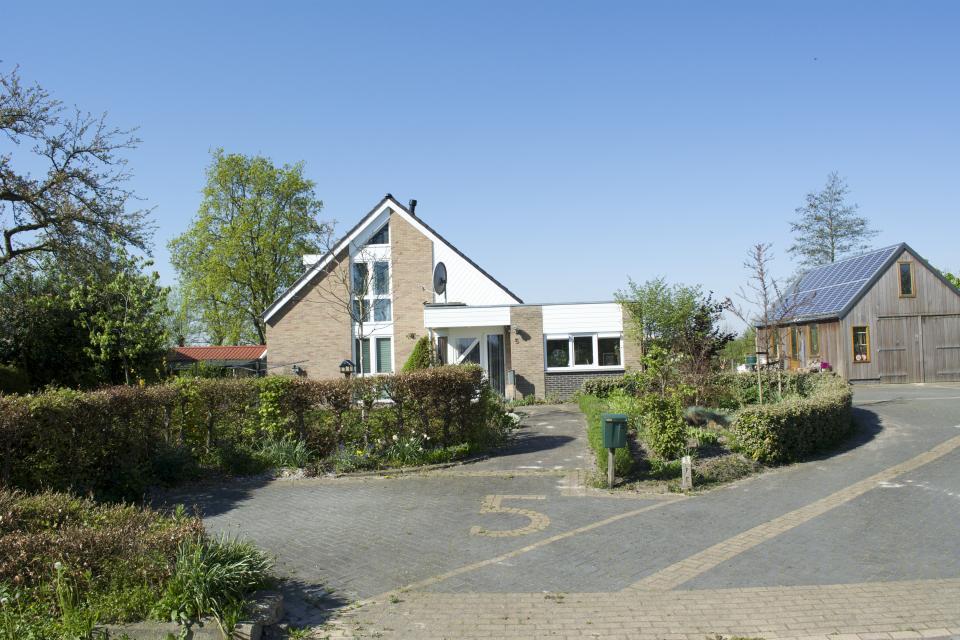

Vrijstaande woning – 1990, Ryptsjerk
Toegepaste maatregelen
Apparaten Balansventilatie met wtw Bodem/water warmtepomp Bodem/water warmtepomp verticale collector Bouw en isolatie Bouwmaterialen Centrale balansventilatie CO2-sensor (ventilatie) Compostbak Dakisolatie Dakisolatie buitenkant Deuren en Kozijnen Drievoudig glas Drinkwaterbron Elektriciteitsopwekking Elektrisch fornuis Gevelisolatie Gordijnen Grijs- of hemelwater Hout Inductie fornuis Installaties Isolerende beglazing Isolerende kozijnen Kierdichting Koeling en zonwering Led lampen Mechanische afvoer ventilatie Meubels Meubilair en stoffering Natuurlijke materialen Overig Overige bouw Overige ventilatie Ramen, Deuren en Kozijnen Regenwater hergebruik Regenwaterafkoppeling Spaarlampen Tuin en erf Ventilatie Verlichting Verwarming en warm water Vogelbehuizing Wandisolatie buiten Warmtepomp Waterbesparing Woninginrichting Zonnepanelen (PV)
Extra informatie
Beschreven maatregelen

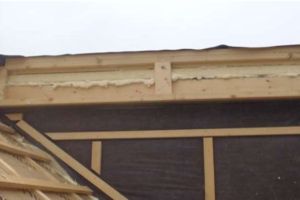

Dakisolatie buitenkant
Het schuine pannedak. Met 4 cm glaswol om de afschuif krachten op te vangen en de onregelmatige ondergrond (bevestigingslatten oude plaat) op te vullen en dan 14.5 cm dik Pir Unilin Renopir wol 145mm Rc=6. Dan krijg je een dakisolatie van oud + nieuw = 2,5+6= Rc 8.5 in theorie. Hierdoor (kostprijs totaal zakte) werd de beslissing buitenom isoleren duidelijk en wel rigoureus, hele buitenhuid er om weg tot en met de schoorsteen. Welteverstaan de muren.
De platte daken zijn waar mogelijk geïsoleerd (oude dak is eerst gecontroleerd). Dak verder geïsoleerd met een laag 70 en 80 mm Therma TR24/TR 26 wat een theoretische waarde geeft van Rc 9. Het Serre dak moest geheel, daar er lekkage geweest was en is opgebouwd uit 60+90+70mm Therma TR24/TR 26. Als dakdek materiaal is gekozen voor EPDM omdat het hemelwater nu afgevoerd wordt naar de sloot in plaats van naar het riool.
Wandisolatie buiten
De buitenisolatie.

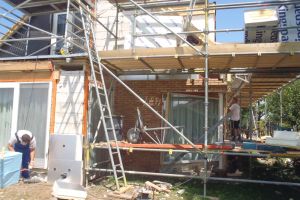

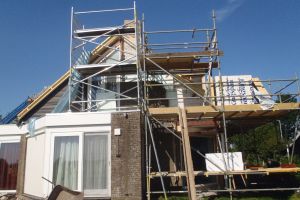

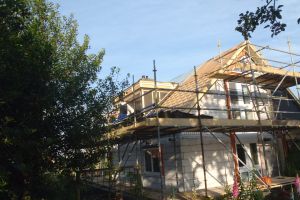

Een steunfundatie naast de oude, zodat er een spouw van 17.5 cm te realiseren is. Daarin een Pir plaat met glaswol om de ruwe muur te effenen met Unilin Utherm wall 140+25 mm Rc 7. Op de plaatsen waar er een andere afwerking is met houten regelwerk eerst een Unilin Utherm 40+25mm plaat over de muur en daarop regelwerk en er tussen Unilin Utherm 92 mm opbouw 3.03+4 geeft ook Rc 7. Platen op de randen overlappend af getaped. Extra aandacht voor de aansluiting met de dakplaten en in de spouw naar de bouwplaat (isolatie in de fundatie naast de vloer) wordt als mogelijk ook de 92 mm Utherm plaat ingeschoven, zo diep als mogelijk. Soms was 70 mm alleen mogelijk of een combi van 40 en 40 mm. Op het plat dak (EX Garage dak) is de buiten muur van het woonhuis 4 stenen hoog, geloof ik ,vervangen door op de binnenmuur een opbouw van 40+60+80 mm isolatie te zetten, op de dak elementen aansluitend en op de isolatie van het platdak met als afwerking een strook multiplex afgedekt tot onder de dakpannen met het EPDM van het platte dak. Zo is een zeer geïsoleerde noord zijde onder het woonhuis dak ontstaan.
Hout
De noordmuur van de ex garage is bekleed met Redceder hout omdat de oude buitenmuur scheuren vertoonde en de lengte plus fundatie gesteldheid hier een veroorzaker zouden kunnen zijn. Het huis zelf is weer geheel omkleed als voor deze operatie met steen en de schuine panelen zijn voorzien van Keraliet planken. Lijsten om de nu iets overstekende dakranden zijn van Kunststof (kozijnmateriaal).
Bouw en isolatie
Bouw en isolatie, Deuren en Kozijnen, Drievoudig glas, Isolerende beglazing, Isolerende kozijnen, Ramen, Ramen, Deuren en Kozijnen
De nieuwe kozijnen van Jansma Burdaard, nog gemaakt in Duitsland, zijn het nieuwste van Rehau 117mm profile type Synego. Hierin zijn door Pilkington Triple beglazing met een opbouw zuid, west en noordzijde glas 4-14-4-14-4 en een u-waarde van 0.6. De grote tot op de grond doorlopende glazen binnen zijde gehard (veiligheidseis) De oost zijde ramen zijn geluidswerend en hebben een opbouw van 6-14-4-14-6 Het glas is zodanig gecoat dat zonnewarmte toegelaten wordt, en de warmte van binnen wordt tegengehouden (speksteen kachel straalt ook als zonnewarmte). Dit met de gedachte dat zomers door screens de zonnewarmte wel tegen gehouden wordt en s ’winters de laag staande zon wel maximaal benut kan worden. De schuifpui Quinline 84 is geschikt bevonden voor een passief huis dus past hier ook prima.
Kierdichting
Ook aan de binnenzijde wordt getracht de luchtdichtheid te maximaliseren. Door middel van tape en kit worden de aanzet punten van de muren, het dak en de kozijnen kierdicht gemaakt.
Centrale balansventilatie
Balansventilatie met wtw, Centrale balansventilatie, Installaties, Mechanische afvoer ventilatie, Ventilatie

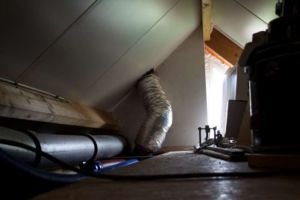

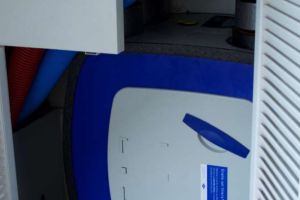

Dan, omdat we het huis willen optimaliseren, wordt besloten toch een WTW installatie te gaan inbouwen (huis was nog zonder mechanische ventilatie). Met de Vries installatie Aldtjerk en Itho Daaldrop een plan berekend en een installatie plan gemaakt. Hybalanseplus kunststof leiding met in elke lijn een geluidsdemper Itho WTW HRU eco. Demandflow bediening CO2. En dan alle andere nog benodigde stukken isolatie inlaat lucht en uitlaat. In het huis wordt nu de lucht ververst via één centrale inblaas en op alle vertrekken een CO2 geregelde afzuig. Alles in eerste instantie afgeregeld en het werkt naar tevredenheid tot nu toe. De afzuigkap boven het kookblad is wel in stand gehouden (dit op aanraden van en om vervuiling tegen te gaan).
Zonnepanelen (PV)
Op het Zuidwaarts gerichte dak van het woonhuis zijn 8 zonnepanelen geïnstalleerd type Suntech STP 270 S – wem. De al op de schuur liggende zonnepanelen (20 stuks ) die jaarlijks +/- 3000Kwh opleveren zullen, met deze nieuwe panelen, dit huis van genoeg opgewekte stroom voorzien om met een buiten/binnen lucht warmtepomp installatie die het warm water voor sanitair en vloerverwarmingswater moeten verwarmen, dit huis op een energie neutraal, hopelijk zelfs energie+ niveau te plaatsen.
Bodem/water warmtepomp verticale collector
Bodem/water warmtepomp, Bodem/water warmtepomp verticale collector, Installaties, Koeling en zonwering, Verwarming en warm water, Warmtepomp

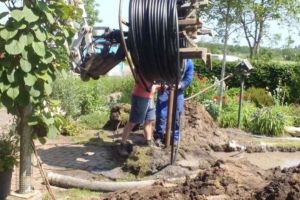

Tot zover de vernieuwingen, de oude CV is( niet meer )aanwezig en dit is om een idee te krijgen wat dit huis de komende winter nodig heeft aan warmte. Daarna wordt overgegaan op een ander verwarmingssysteem zonder gas. Met de oude CV installatie een besparing van 50% op verwarming gehaald in de winter van 2015/2016 ten opzichte van voorgaande jaren. Nu is er een bron aan gelegd en is de CV installatie vervangen door een warmte pomp. Een Alpha Innotec WZSV 62K3M met een tot op heden prima resultaat al valt de zonder iets te doen mode van de machine tegen (1KW ) per dag als er ook totaal geen vraag is! Met warm water maken een redelijk rendement van ongeveer 2 KW omgerekend naar 4 KW opgewekt. Maar de CV verbruikte op een dag ongeveer 1 M3 gas om onze warmwater behoefte te voldoen. Om de vloer te verwarmen is het rendement tegen de 5 en hier wordt de frequentiedrive heel goed benut. Alles gaat heel gemoedelijk dus ook geen uitschieters in warmte naar de vloer. Nu is het verder afwachten wat de winter ons aan energie gaat kosten.
We zijn 2,5 jaar later en de warmtepomp doet wat ie moet doen dus heel tevreden.
rendament is rond de 4.3 . (over deze 2.5 jaar berekend)
de warmte behoefte is veel lager gebleken dan verwacht. Bij stook van houtkachel is ook niet nodig ,werkt zelfs wat negatief daar dan de vloer, leisteen, koud aanvoelt en dat is niet gewenst.
Ervaringen
zeer tevreden
