Tussenwoning – 1949, Best
Toegepaste maatregelen
Aanbouw Actieve zonwering Advies en begeleiding Apparaten Architectuur Balansventilatie met wtw Besturing en monitoring Bouw en isolatie Centrale balansventilatie CO2-sensor (ventilatie) Compostbak Concept Convectoren Dakisolatie Dakisolatie bij bouw Deuren en Kozijnen Domotica Drievoudig glas Elektriciteitsopwekking Elektrisch fornuis Energiemonitor Energiezuinige koelkast Gevelisolatie Gevelisolatie bij bouw Houtskeletbouw Inductiefornuis Inregelen cv-installatie Insectenhotel Installaties Isolerende beglazing Isolerende deur Isolerende kozijnen Koeling en zonwering Led lampen Levensloopbestendig Na-isolatie gevel binnenkant (gevelisolatie) Na-isolatie schuin dak buitenkant (dakisolatie) Na-isolatie spouw (spouwmuur) Nul-op-de-meter woning Ontwerp en concept Ontwerpmaatregelen Overig Overige installaties Overige ventilatie PVT-panelen (zonnepanelen) Ramen, Deuren en Kozijnen Regenwaterafkoppeling Slimme meter Temperatuurregeling per vertrek Thermostatische radiatorkranen Tuin en erf Tuininrichting Vegetatiedak (groendak) Ventilatie Verlichting Vloerisolatie Vloerisolatie bij bouw Vloerverwarming Vogelbehuizing Warmtedistributie Warmtepomp Warmtewerende folie Waterontharding Woninginrichting Zomernachtkoeling Zonnepanelen (PV) Zuinige apparaten Zuinige wasdroger
Extra informatie
Beschreven maatregelen
Regenwaterafkoppeling
Regenwaterafvoer van de garage draint in de tuin, regenwaterafvoer van het huis na overleg met loodgieter niet afgekoppeld om rioolverstopping te voorkomen. Wel gedeeltelijk voorzien van regentonnen. Ook het groendak houd water vast.
Gevelisolatie bij bouw
In de wanden van de HSB is 16cm PIR isolatie verwerkt.
Waterontharding
Tijdens de verbouwing is een een Amysoft waterontharder geinstalleerd. Deze een stukje verplaatst bij installatie van de warmtepomp met thermische accu.
Convectoren

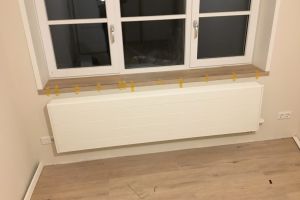

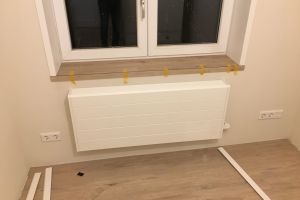

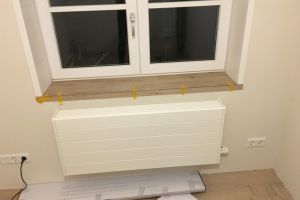

Convectoren in de kamers boven zijn Jaga Tempo Type 11 voor wandmontage. Deze zijn net zo breed als de ramen. Leidingwerk is weggewerkt achter FAAY isolerende PG110 voorzetwanden welke 20mm voor de oude wand zijn geplaatst
Vloerverwarming

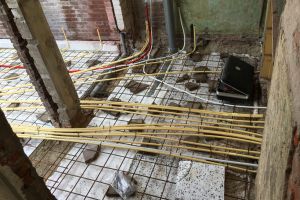

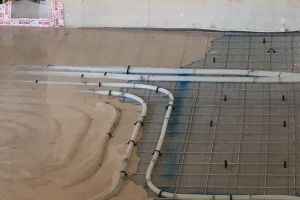

Vloerverwarming bestaat uit 16mm leidingen gelegd om de 100mm op een metalen aardraster. Het geheel is gegoten in een anhydriet gietvloer. Deze gietvloer ligt op 30mm eps isolatielaag. Bovenop ligt 4 mm dikke verlijmde PVC vloerbedekking. Het geheel staat snelle verwarming en koeling van de vloer toe zonder dat de vloer gaat scheuren.
Zonnepanelen (PV)

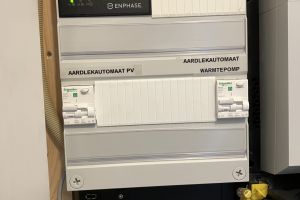

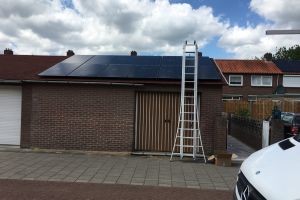

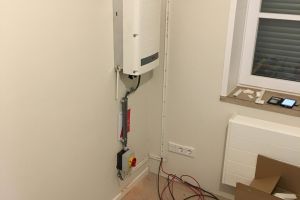

Op het dak aan de zuidzijde van zowel huis als garage liggen in totaal 26 zonnepanelen van 320WP verbonden dmv optimizers met een solaredge 8kW 3 fasen omvormer. Bij installatie van de warmtepomp zijn aan de noordzijde op het dal van de uitbouw 4 stuks PVT panelen van 410WP met enphase omvormers geplaatst
Na-isolatie schuin dak buitenkant (dakisolatie)

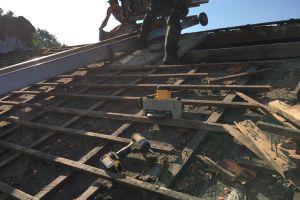

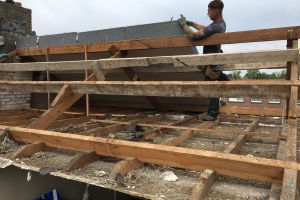

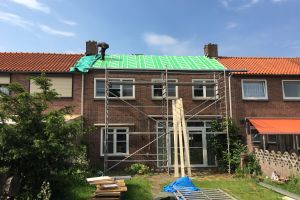

Na verwijderen van de oude 50mm houtwolcementplaten zijn 200mm dikke unidek RC6 panelen op de bestaande balken geplaatst. Het pannendak ligt nu 150mm hoger
Ervaringen
De aanleg was grondig maar vernielde een deel van de bestaande plafonds in alle ruimtes boven.
Tips
Ik heb gekozen voor de plaatsing van antraciet trespa panelen om de dikke isolatie onder de dakgoot af te dekken. Normaal zijn die wit en dat vond ik storend.
Architectuur

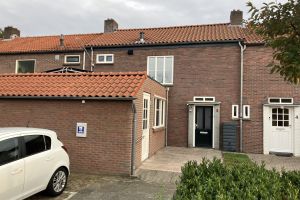

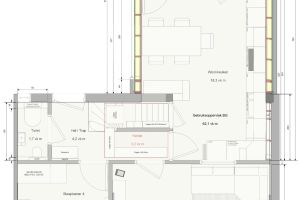

Ik heb geprobeerd bij renovatie het huis uitwendig zo veel mogelijk te laten lijken op de oude bestektekening uit 1949. Verdere uitgangspunten voor mijn ontwerp waren om binnen de toegestane afmetingen het huis levensloop bestendig, energiezuinig, comfortabel en onderhoudsvriendelijk te maken daarbij de beschikbare binnenruimte zo slim mogelijk te benutten.
De keuze de aparte woonkamer en nu woonkeuken in takt te laten heeft te maken met zo slim en zuinig mogelijk verwarmen en koelen. De woonkeuken is de meest gebruikte leefruimte en heeft dus niet veel verwarming nodig. In de zomer staat de zon vol op de woonkamer maar blijft de woo keuken koeler.

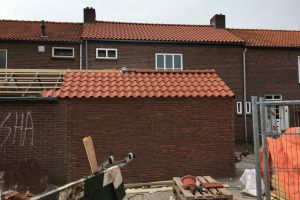

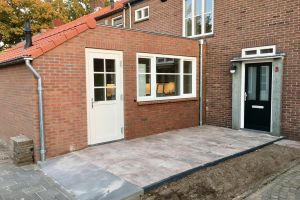

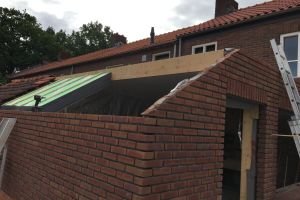

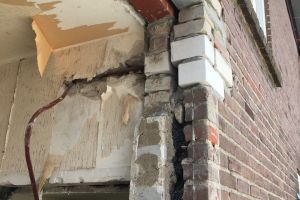

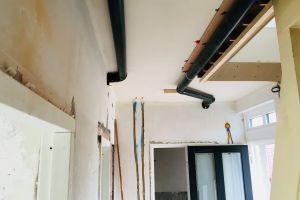

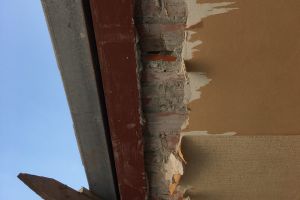

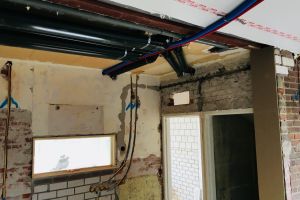

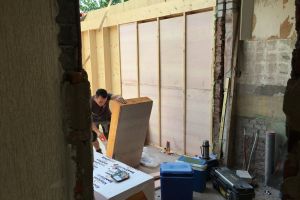

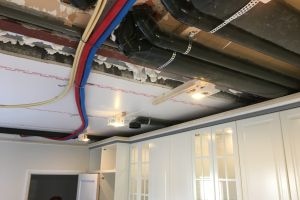

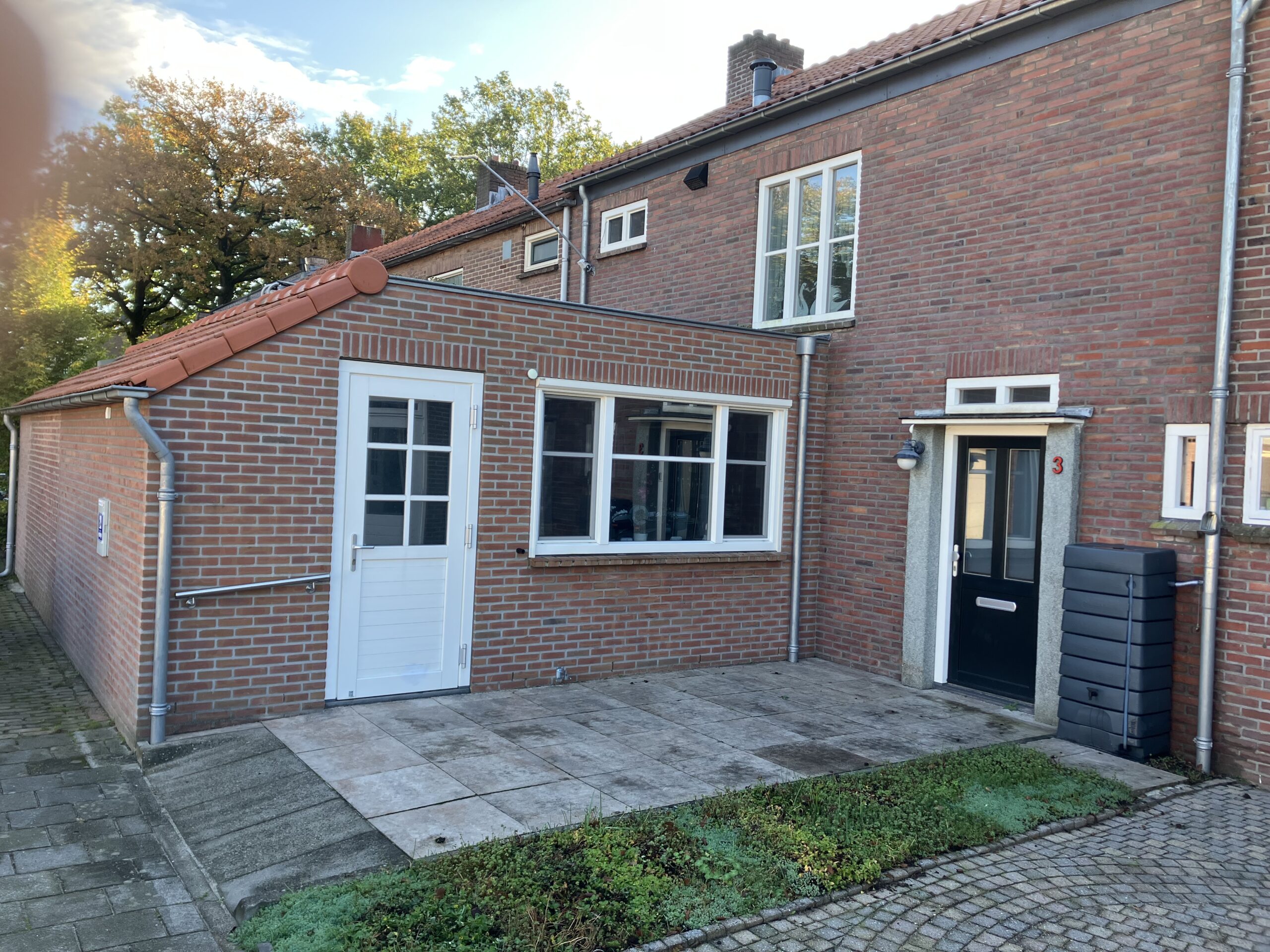

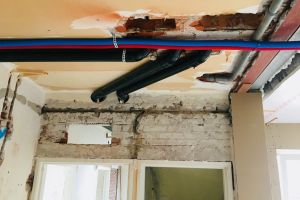

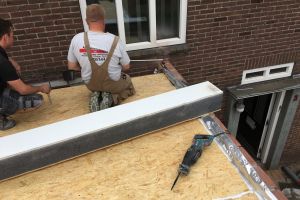

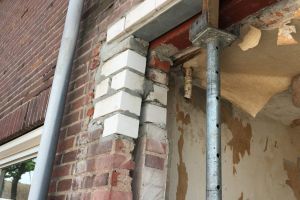

De uitbouw aan de voorzijde is uitgevoerd in 18cm dikke houtskeletbouw met interne 16cm PIR isolatie en een bakstenen voorzetwand. Dak bestaat uit Unidek PD panelen om RC6 isolatie te krijgen en de binnenruimte zo hoog mogelijk te laten blijven omdat de dakrandhoogte via de vergunning was beperkt is tot 3m. De lateien welke de doorgebroken muur aan de voorzijde ondersteunen zijn L-vormig waarbij beide dragende stroken omhoog in de spouw steken en dus onder het plafond van de oude keuken en keukenaanbouw geen ruimte wegnemen zodat WTW ventilatiekanalen probleemloos langs de plafonds gelegd konden worden.
Inregelen cv-installatie

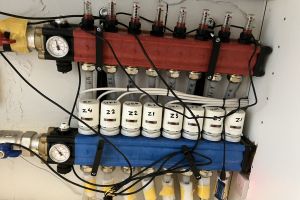

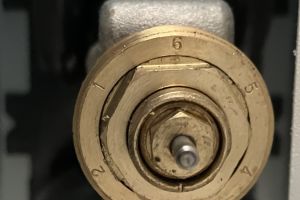

Waterzijdig inregelen van de vloerverwarming ging relatief eenvoudig dmv stelschroefmeters op de verdeler. De kranen op de Jaga’s boven hebben een mechanische instelling van 1-6 om de hoeveelheid water bij open regelklep in te stellen.
Honeywell Evohome is intelligent en leert na een aantal dagen de installatie kennen zodat temperatuurregelingen niet doorschieten of te langzaam bijkomen.
Thermostatische radiatorkranen

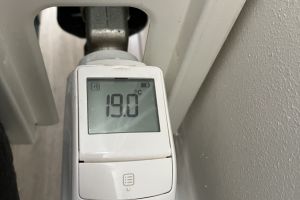

De kamers boven hebben Honeywell HR92 thermostaatknoppen welke praten met Evohome
Warmtewerende folie

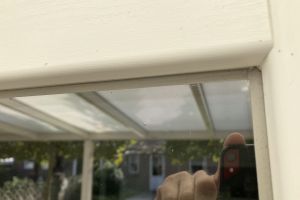

Alle ramen zijn aan de buitenzijde voorzien van spiegelende warmtewerende folie, dit beperkt warmteinstraling en beperkt inkijk.
Ervaringen
Voorzichtig met ramen lappen, zand kan krassen veroorzaken
Houtskeletbouw

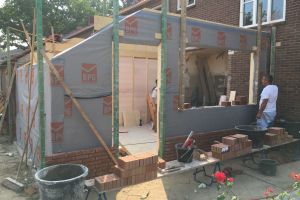

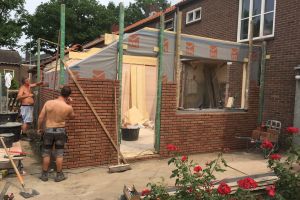

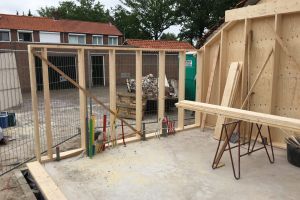

De uitbouw aan de voorzijde is opgetrokken in HSB om met dunnere wanden betere isolatie te krijgen en de beschikbare bouwruimte zo optimaal mogelijk te benutten en de maximale binnenruimte te realiseren.
Levensloopbestendig
Het doel van de verbouwing in 2018 was het huis zo goed mogelijk levensloopbestendig te maken door wonen, koken, wassen en slapen allemaal op de begane grond te realiseren. De binnendeuren zijn 82cm, goed voor een rollator maar krap voor een rolstoel. Ook de badkamerruimte is beperkt al is de douchecabine 120×90. Mijn vader van 92 kon er met zijn rollator prima uit de voeten.
Temperatuurregeling per vertrek

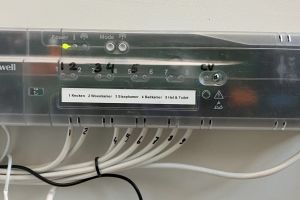

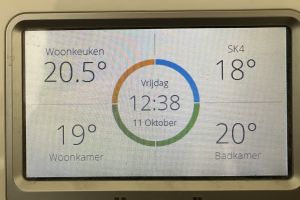

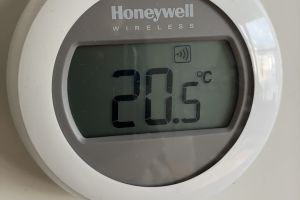

Elke vloerverwarmingszone heeft een eigen Honeywell T87RF thermostaat welke praat met Evohome. Evohome stuurt via de HCE80 vloerverwamingsmodule de zonekleppen van de betreffende ruimte aan. De kamers boven hebben Honeywell HR92 radiatorkranen welke als temperatuursensor en als thermostaat werken voor temperatuurregeling op die kamer.
Slimme meter

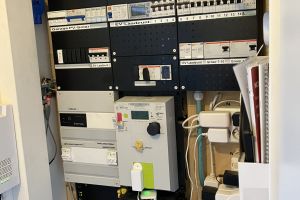

Tijdens de verbouwing in 2018 is de hele meterkast vernieuwd en zijn er slimme meters geplaatst.
Energiemonitor

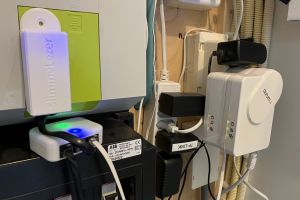

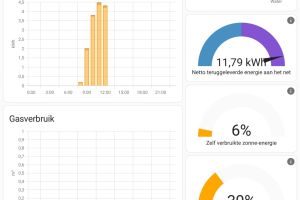

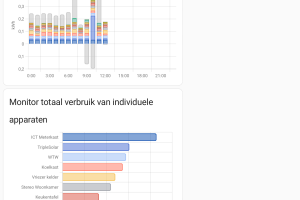

Er zijn een drietal slimme meter interfaces verbonden met mijn slimme meter, oa Home-Assistant en mijn auto laadpunt maken er gebruik van
Centrale balansventilatie

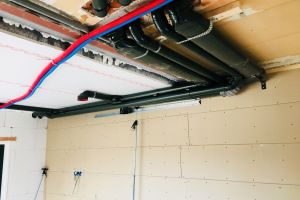

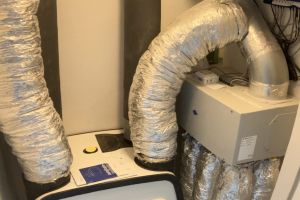

WTW bestaat uit Itho Daaldrop HRU350 quality flow systeem met dubbele plenum en 11 aansluitingen naar kamers en keuken. Het quality flow systeem heeft een CO2 sensor en badkamer vochtsensors
Drievoudig glas
Bouw en isolatie, Deuren en Kozijnen, Drievoudig glas, Isolerende beglazing, Ramen, Ramen, Deuren en Kozijnen

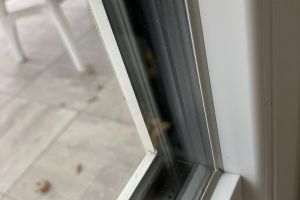

Alle ramen en deuren zijn voorzien van Kozion kunststof kozijnen met driedubbel glas. Dat glas is zo zwaar dat ramen en deuren voelen als kluisdeuren.
Warmtepomp

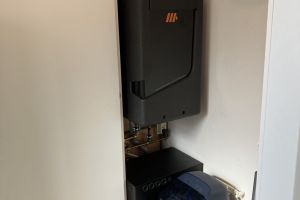

All electric dmv 4 stuks Triple Solar 410WP PVT panelen op plat dak en 3,5kW Triple Solar warmtepomp in berging alsmede Triple Solar 150 thermische batterij voor warm water. Het slim regelen van dat ding is nog een puzzel in combinatie met mijn Honeywell Evohome multi-zone regelsysteem
PVT-panelen (zonnepanelen)

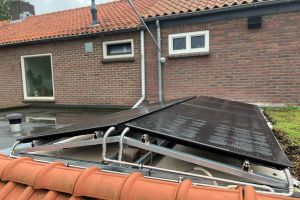

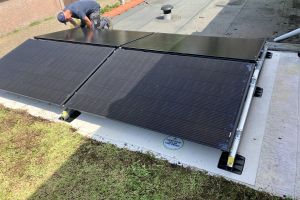

4 stuks PVT 410WP op het platte dak aan de noordzijde. Onder deze panelen liggen Solar Fire Proof platen om schade aan het dak door brand in een PV paneel of omvormer te voorkomen.
Aanbouw

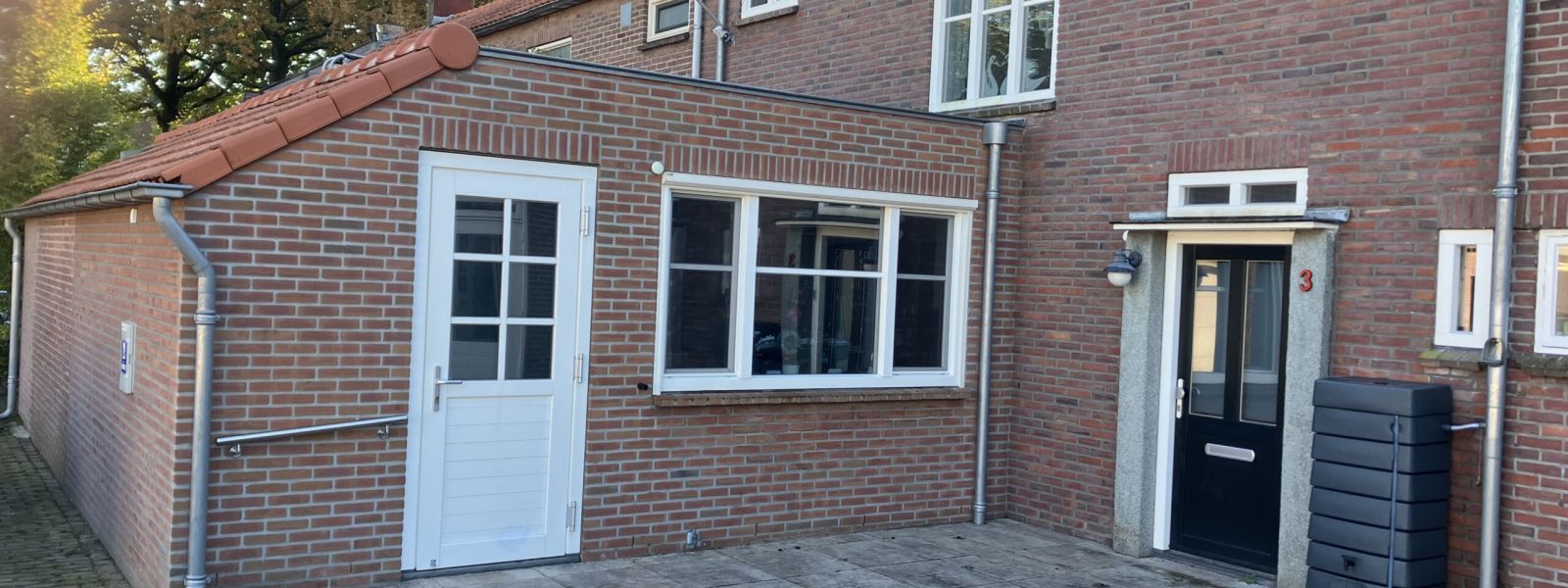

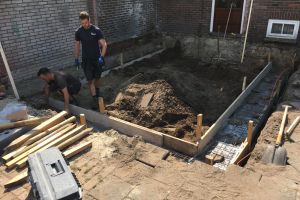

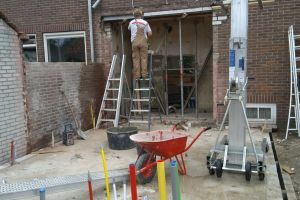

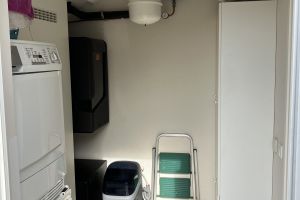

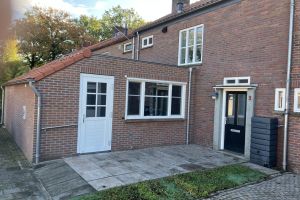

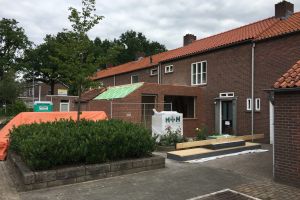

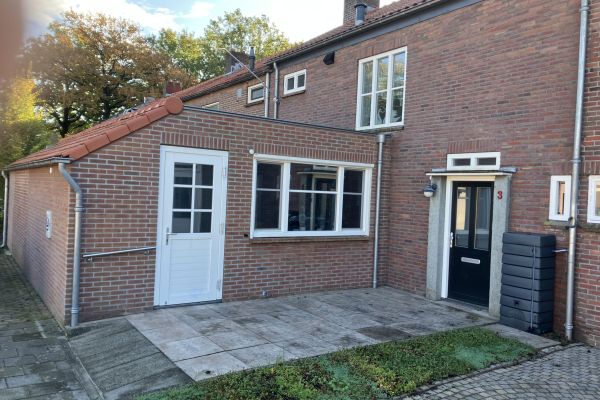

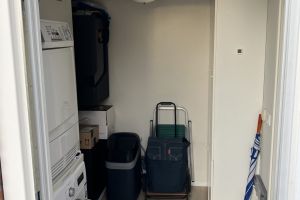

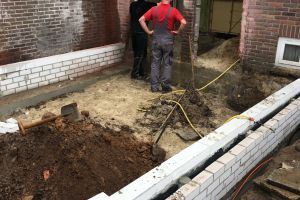

De aanbouw/ombouw aan de voorzijde was nodig om dit huis levensloopbestendig te maken en een slaapkamer en badkamer op de begane grond te kunnen creëren. Het oude schuurtje is afgebroken en vervangen door een bredere aanbouw met nu woonkeuken, badkamer en berging met meterkast en eerst plaatsje voor een scootmobiel maar nu is die plek gedeeltelijk ingenomen door de thermische accu van de warmtepomp en de waterontharder.
Inductiefornuis

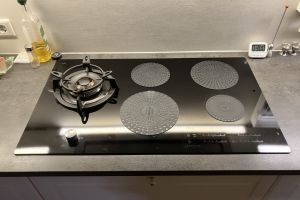

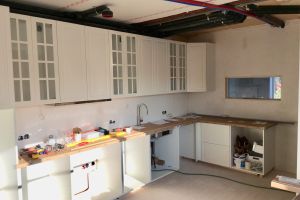

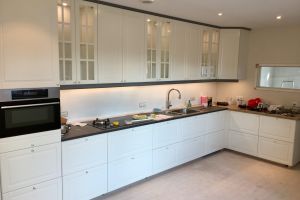

Bij de inrichting van de keuken gekozen voor een 80cm 4 ‘pits’ inductiefornuis van AEG met aan de linkerkant een grote gas wokbrander. Na installatie van de warmtepomp en afsluiten van het aardgas gaat deze draaien op een propaanfles in de meterkast.
Dakisolatie bij bouw

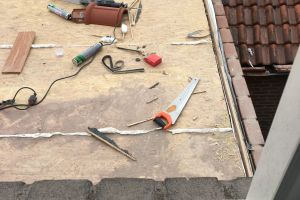

De uitbouw aan de straatzijde heeft een dak van 200mm dikke Unidek PD RC6 panelen. Overspanning van 4100mm, draagvermogen minstens 50kg/m2. Het dak is voorzien van witte epdm dakbedekking.
Ontwerpmaatregelen

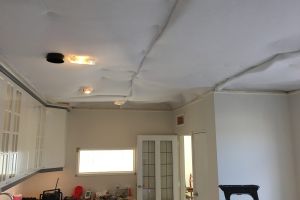

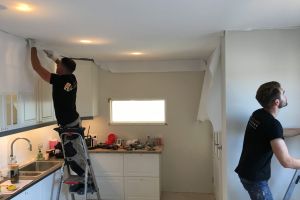

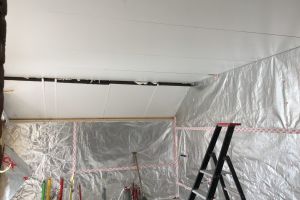

De keuze van welk type latei te gebruiken bij het doorbreken van de keuken en de keuze voor HSB voor de uitbouw. De keuze voor PD dakelementen voor de uitbouw. Verder het leidingwerk voor het WTW systeem en bekabeld internet op alle kamers. Als laatste het gebruik van spanplafonds in alle ruimtes met galmdemping in woonkeuken en zitkamer.
Ervaringen
Ik ben erg blij met de galmdemping in woonkeuken en zitkamer
Vloerisolatie bij bouw

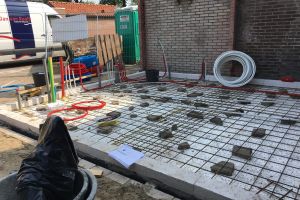

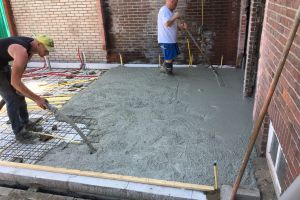

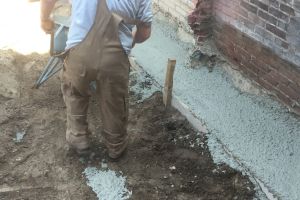

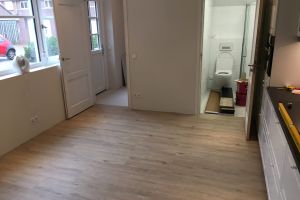

Alle vloeren zijn opgebouwd uit 20cm eps waarop 10cm beton dan 3cm eps en daarop 4 cm anhydriet gietvloer met vloerverwarmingsleidingen. Toplaag is 4mm pvc gelijmd. Dit zorgt voor RC6 isolatie en de vloer kan snel opwarmen en koelen.
Na-isolatie gevel binnenkant (gevelisolatie)

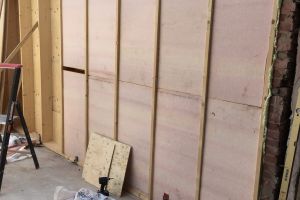

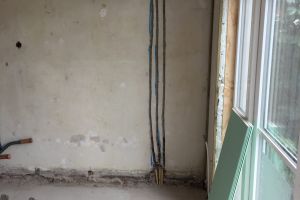

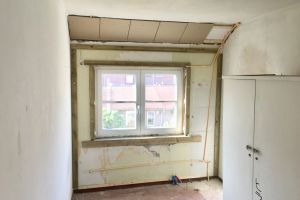

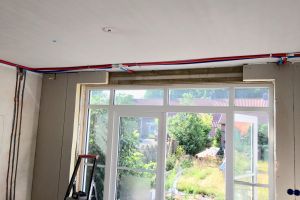

Alle muren aan de zuid (tuin) zijde zijn aan de binnenkant voorzien van Faay PG110 voorzetwanden om de totale RC van geisoleerde spouwmuur met voorzetwand op RC6 te krijgen. Bijkomend voordeel is dat achter deze wanden nieuwe bedrading en leidingen konden worden gelegd voor stopcontacten en jaga convectoren op de bovenverdieping
Domotica

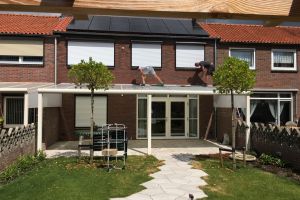

Het huis is voorzien van rolluiken aan de zuidzijde welke worden bestuurd door een Somfy Tahoma systeem met extra licht- en temperatuursensoren.
Verwarming en koeling worden bestuurd dmv een 8 zones Honeywell Evohome systeem.

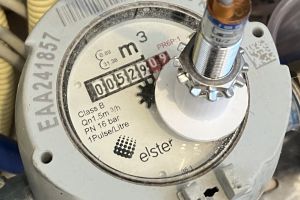

Erboven zit een Home-Assistant systeem met slimme meter en water interfaces alsmede een 20 tal slimme stekker en andere meetinstrumenten.
Het OpenWB EV laadstation kan automatisch PV laden.
Ervaringen
Met wat puzzelen kan mijn huis redelijk slim reageren op weersveranderingen en verwarm ik de ruimtes waar ik ben op tijden dat ik er ook ben.
Tips
Vergeet niet dat ook kleine slimme electronica modules stroom verbruiken en dat dat bij elkaar optelt tot een flinke stroomverbruik.
Tuininrichting
Tuin is aangelegd om zoveel mogelijk regenwater te draineren in natte tijden en zo min mogelijk te sproeien in droge tijden. Bodemvochtigheid van de perken wordt gemeten, watergeven dmv een bestuurbare klep en ingegraven druppelslang. Het grasveld is kunstgras.

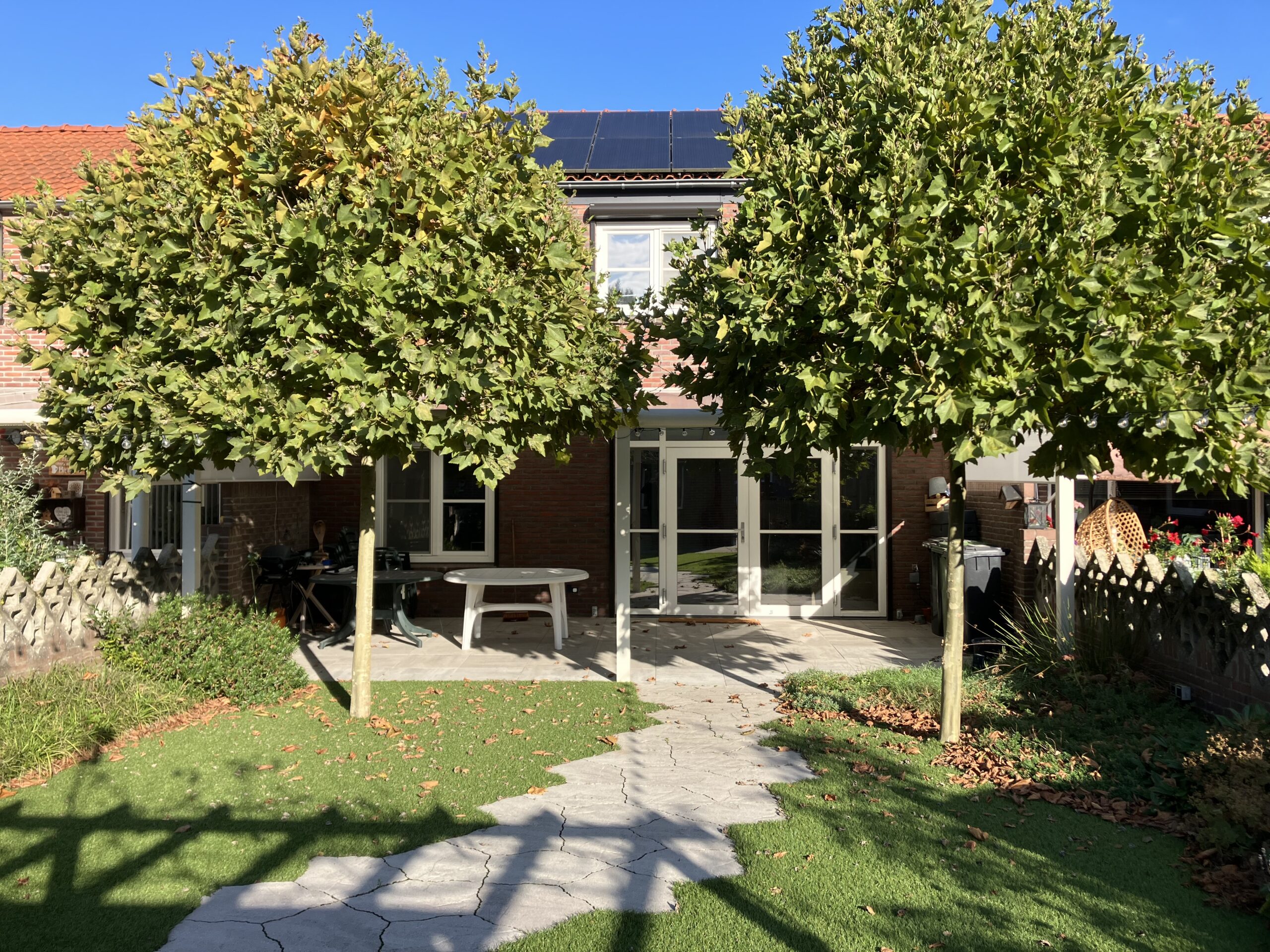

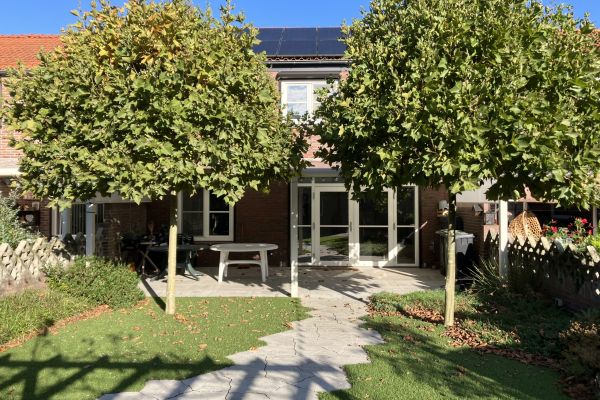

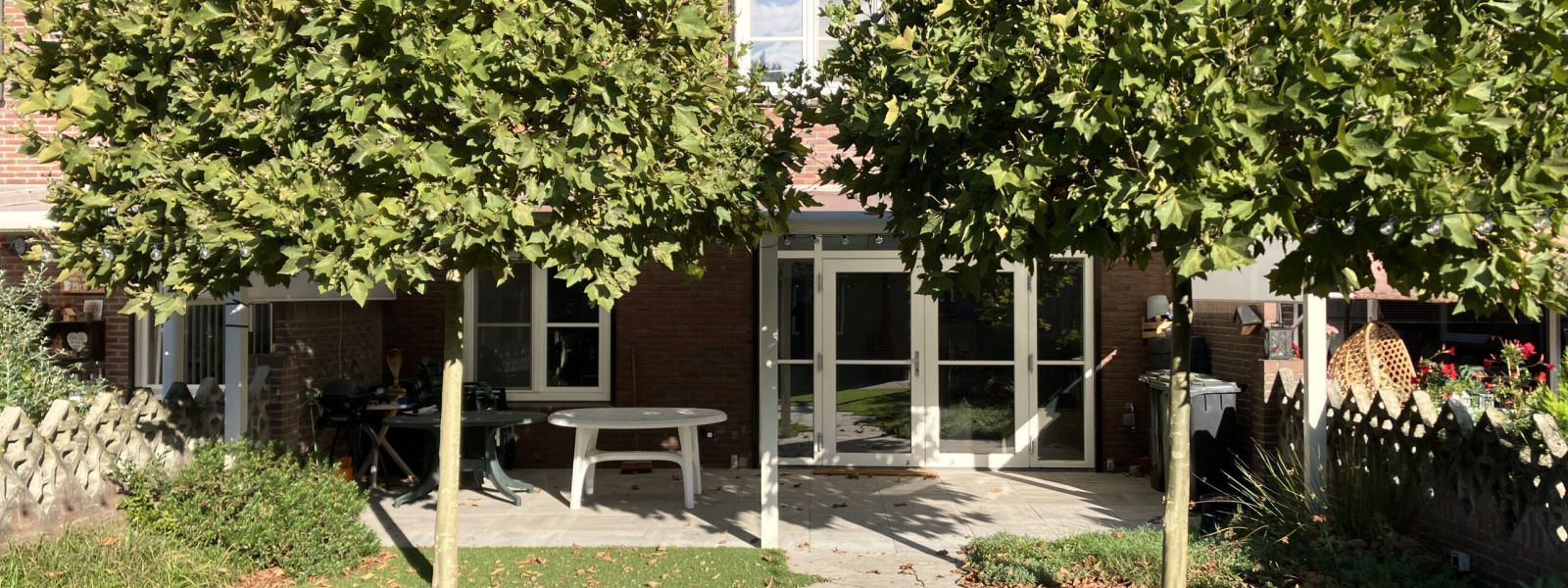

Nu beide bolplatanen flink gegroeid zijn zorgen zij voor schaduw op het terras en daarmee een koeler binnenklimaat in woonkamer en slaapkamer.
Vegetatiedak (groendak)
In 2019 is een groendak geplaatst op de uitbouw aan de voorzijde. Dit zorgde voor extra verkoeling in de zomer maar zeker ook voor geluidvermindering bij regen.

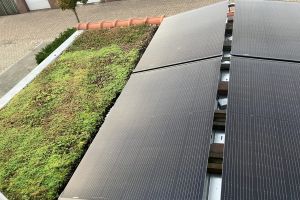

Ivm de 50kg/m2 dakbelasting is een lichtgewicht sedumdak geplaatst. Daarvan is een deel later weer verwijderd ivm plaatsing PVT panelen voor warmtepomp. Onder de PVT panelen liggen brandwerende panelen.
